三相电压不平衡指的是相电压还是线电压?线电压和相电压的区别与关系解读

时间:2023-06-27   访问量:82

三相电压不平衡指的是相电压还是线电压?线电压和相电压的区别与关系解读

    我们通常用的三相电可以这样理解:三个不同的二极发电机,发的都是交流电,电流电压都是正弦波,但是这三个发电机的转动发电顺序不同,各自的正弦波在同一瞬间的值也不一样,一个如果是零度的正弦波,第二个就是120度,第三个就是240度(-120度),当然第三个与第一个也相差120度。它们的这种差值是固定的,这种角度的差值就叫相位差,所谓三相电,就是存在三个相位差的电源。

  三相电压不平衡指的是相电压还是线电压?


三相电压不平衡指的是相电压不平衡,出现于三相三线不对称星形负载上。

  每条火线之间的电压,称为线电压!三相电之间每条火线与每条火线之间是380V,称作线电压,三相四线制中,每条火线与零线之间的电压才是相电压,也就是220V!

  三相电压不平衡其实也就是220V的电压不平衡。

线电压和相电压的区别


1、三相交流电的 A、B、C 相互之间,存在 120 度的电角度。(交流电的一个完整的周期为360 度)三相电源中任意两相之间的电压,就叫做 “线电压” ,我国的工业电源为 380V ,就是指任意两相之间的电压:线电压。

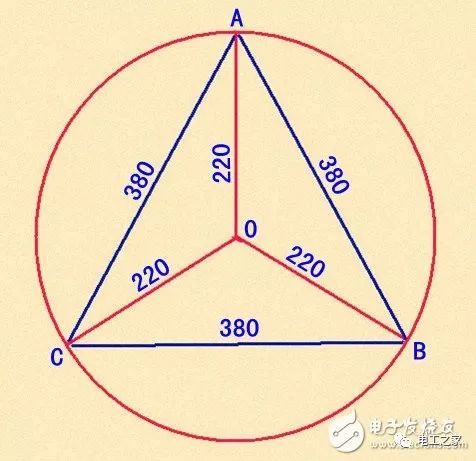

  2、请看附图中的 “0” 点,就是三相电源的零线 N ,它是 A、B、C 三个线圈另一端的结合点,从图中可以看出,从任意一相电源的顶点,到中点(专业叫做中性点)的电压为 220V ,这个电压,就是相电压,也就是单相电压。

  3、如果你用几何(三角)的方法计算,两者的关系就是:线电压 = 相电压 &TImes; 根号3;

  也就是说三相电380V是指线电压。线电压是指相线与相线之间的电压,而相电压是指相线与中性线之间的电压。

  对于三角形接线电源系统,因为三相线圈首尾依次相连,所以线圈首端和另一相线圈首端的电压(线电压)也就是线圈本身首尾两端的电压(相电压)。

  ‍对于星形接线电源系统,线电压就是相电压的1.732倍。

  线电压和相电压的关系


我国普遍采用三相四线制供电。三根相线分别与地线之间标准电压为220伏特,称为相电压;相线与相线之间电压为380伏特,称为线电压。

  在三相交流系统中,发电机或变压器绕组两端电压称为相电压,而三相导线的两线之间的电压称为线电压。

  三根火线一般命名为A、B、C,零线为N。用380V的线电压是接A、B、C。我们家庭是用AN、BN、CN。既220V 相电压。400与380不等啊!是的,那里的20V电压消耗在线路等其他设备里。

  所谓线电压指的是线与线之间电压380,相电压是线与零之间的电压220。

  相电压:三相电源中星型负载两端的电压称相电压。用UA、UB、UC表示。

  相电流:三相电源中流过每相负载的电流为相电流,用IAB、IBC、ICA表示。

  线电压:三相电源中,任意两根导线之间的电压为线电压,用UAB、UBC、UCA表示。

  线电流:从电源引出的三根导线中的电流为线电流,用IA、IB、IC表示。
